మాడ్యులర్ UPS

CPSY® మాడ్యులర్ UPS

CPSY ® చైనాలోని టాప్ 10 అతిపెద్ద మాడ్యులర్ UPS తయారీదారులలో ఒకటి. భారీ తయారీ కర్మాగారం, 200+ ఉద్యోగులు మరియు R&Dలో 11 సంవత్సరాల కంటే ఎక్కువ అనుభవం, గ్లోబల్ క్లయింట్‌ల కోసం వివిధ రకాల UPSలను తయారు చేయడంతో, మా క్లయింట్లు మార్కెట్లో సాధించిన గొప్ప విజయాన్ని మేము చూశాము.

CPSY® CPY సిరీస్ 10-600K మాడ్యులర్ UPS అనేది నిజమైన ఆన్‌లైన్ డబుల్-కన్వర్షన్, స్టాటిక్, త్రీ-ఫేజ్ హై ఫ్రీక్వెన్సీ మైక్రో మాడ్యులర్ అప్‌ల సిస్టమ్. IGBT పవర్ కన్వర్షన్ టెక్నాలజీ, ABM ఇంటెలిజెంట్ బ్యాటరీ మేనేజ్‌మెంట్ సిస్టమ్ మరియు ఇతర ప్రపంచాలను ఉపయోగించడం. మొత్తం సామర్థ్యం 94.5% కంటే పెద్దది. పవర్ ఫ్యాక్టర్ పరిధి 0.9 నుండి 1 వరకు ఉంటుంది.

CPSY® మాడ్యులర్ UPS పారామీటర్ (స్పెసిఫికేషన్)

CPSY® మాడ్యులర్ UPS ఫీచర్ మరియు అప్లికేషన్

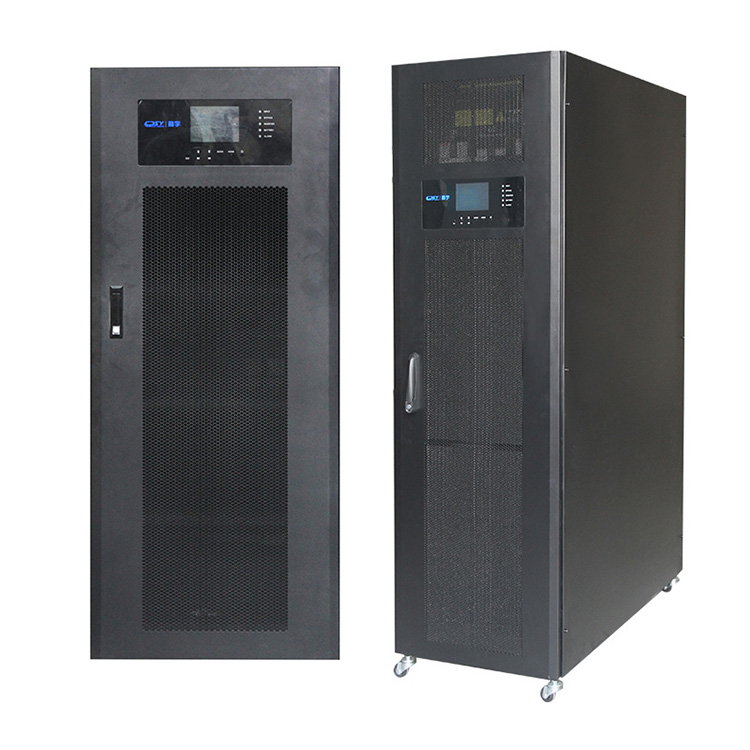

CPSY® మాడ్యులర్ UPS

మోడల్ నం.:CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

UPS శక్తి పరిధి: 10KVA~600KVA

లక్షణాలు:

● అధిక ఫ్రీక్వెన్సీ మరియు నిజమైన డబుల్ మార్పిడి

● ఇండిపెండెంట్ పవర్ మాడ్యూల్ డ్యూయల్ DSP (డిజిటల్ సిగ్నల్ ప్రాసెసర్) నియంత్రణ సాంకేతికత

● అవుట్‌పుట్ పవర్ ఫ్యాక్టర్ 0.9/1

● N+1 డిజిటల్ సమాంతర సాంకేతికత, మాడ్యూళ్ల మధ్య చాలా తక్కువ ప్రసరణ కరెంట్.

● UPS మాడ్యులర్ డిజైన్, హాట్-స్వాపబుల్, ఇంటెలిజెంట్ మాడ్యూల్ మరియు సిస్టమ్ ప్రొటెక్షన్ డిజైన్‌ను స్వీకరిస్తుంది.

● పవర్ మాడ్యూల్ వివిక్త భాగాలకు బదులుగా IGBT మాడ్యూల్‌లను స్వీకరిస్తుంది.

● అధిక విశ్వసనీయత, అధిక శక్తి, అధిక శక్తి సాంద్రత మరియు అధిక సామర్థ్యం, ​​94.5% కంటే ఎక్కువ

● సింగిల్ పాయింట్ వైఫల్యం ప్రమాదాన్ని నివారించడానికి ప్రతి స్వతంత్ర మాడ్యూల్ స్వతంత్ర నియంత్రికతో అమర్చబడి ఉంటుంది.

● బ్యాటరీ స్వతంత్ర ఛార్జర్, అధునాతన ఇంటెలిజెంట్ బ్యాటరీ నిర్వహణ వ్యవస్థ (ABM)

● ఆటోమేటిక్ ఫ్రీక్వెన్సీ సెన్సింగ్, 50/60Hz ఫ్రీక్వెన్సీ మార్పిడి

● బ్యాటరీ కోల్డ్ స్టార్ట్ ఫంక్షన్, ఐచ్ఛిక లిథియం బ్యాటరీ

● ప్రభావవంతమైన సాఫ్ట్‌వేర్ మరియు హార్డ్‌వేర్ రక్షణ

● తక్కువ వోల్టేజ్ ఇన్‌పుట్ లీనియర్ డిరేటింగ్, బ్యాటరీ డిశ్చార్జ్ సమయాన్ని తగ్గిస్తుంది

● తక్కువ నాయిస్ సిస్టమ్ డిజైన్, ఫ్యాన్ వేగం ఉష్ణోగ్రతతో తెలివిగా మారుతుంది, శబ్దాన్ని తగ్గిస్తుంది మరియు సేవా జీవితాన్ని పొడిగిస్తుంది

● పవర్ పునరుద్ధరణ తర్వాత ఆలస్యమైన ప్రారంభాన్ని సెట్ చేయవచ్చు

● అధిక అధిక/తక్కువ ఉష్ణోగ్రత పనితీరు

● లీనియర్ మరియు నాన్ లీనియర్ లోడ్‌లకు బలమైన లోడ్ అనుకూలత, ఇన్‌పుట్ కరెంట్ THDi＜4%

● స్నేహపూర్వక ఆపరేషన్ ఇంటర్‌ఫేస్, అధిక రిజల్యూషన్‌తో పెద్ద LCD స్క్రీన్, రిచ్ సమాచారం.

● బహుళ-ప్లాట్‌ఫారమ్ కమ్యూనికేషన్: RS232 (ప్రామాణిక కాన్ఫిగరేషన్), USB/RS485/SNMP/AS400 డ్రై కాంటాక్ట్/SMS అలారం/EPO ఫంక్షన్ (ఐచ్ఛికం)

అప్లికేషన్

పెద్ద మరియు మధ్యస్థ డేటా సెంటర్

సర్వర్ గదులు టెలికాం

సమూహ సంస్థలు

IT పరికరాలు.

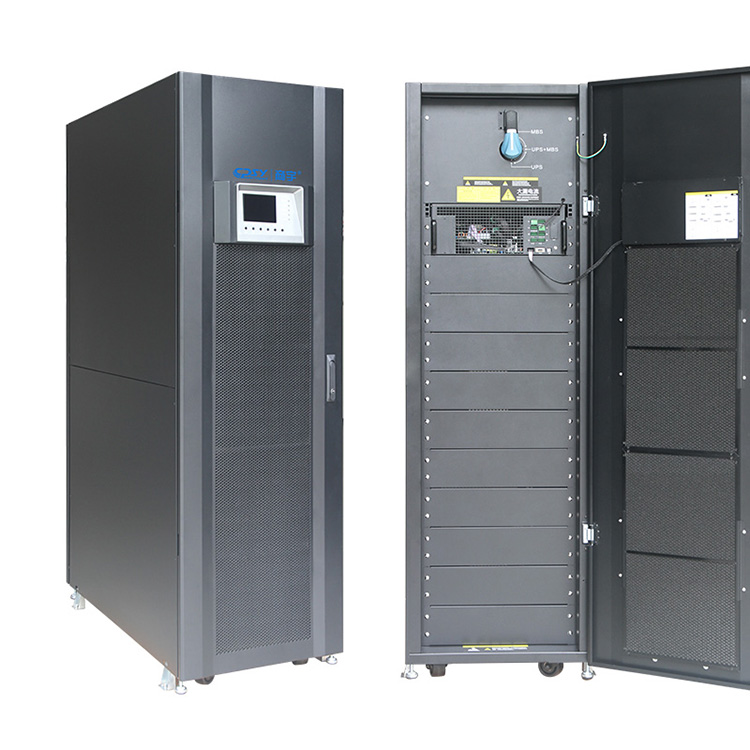

CPSY® మాడ్యులర్ UPS వివరాలు

CPSY® హాట్-స్వాప్ చేయదగిన మాడ్యులర్ అప్స్ పవర్ సప్లై, డేటా సెంటర్‌లు, మిడ్ టు లార్జ్ నెట్‌వర్క్ పరికరాలు మరియు మరిన్నింటి వంటి మిషన్-క్రిటికల్ ఇన్‌ఫ్రాస్ట్రక్చర్‌కు పవర్ ప్రొటెక్షన్‌గా ఉపయోగపడుతుంది.

CPSY® CPY సిరీస్ ఆన్‌లైన్ మాడ్యులర్ UPS వ్యవస్థ అనేది నాన్-ఐసోలేట్, ఇండస్ట్రియల్-లెవల్, గ్రీన్ UPS, ఇది అధునాతన మాడ్యులర్ పవర్ ప్రొటెక్షన్ కాన్సెప్ట్‌ను అనుసరిస్తుంది. డిమాండ్ పెరిగేకొద్దీ లేదా అధిక స్థాయి లభ్యత అవసరం అయినందున UPS ఆర్కిటెక్చర్ శక్తిని స్కేల్ చేయగలదు.

అత్యంత ప్రభావవంతమైన మాడ్యులర్ UPS అనేది పూర్తిగా రేట్ చేయబడిన శక్తి (kVA=kW) UPS, ఇది దాని స్వీయ-సమకాలీకరించబడిన శక్తి మరియు నియంత్రణ మాడ్యూల్‌తో అంతిమ లభ్యతను అందిస్తుంది మరియు యాజమాన్యం యొక్క తక్కువ మొత్తం ఖర్చును అందిస్తుంది (TCO). ఒకే ర్యాక్‌లో నిలువు విస్తరణతో పాటు, రెండూ 2 యూనిట్ల వరకు సమాంతర విస్తరణను అందిస్తాయి.

ప్రతి UPS మాడ్యూల్ స్వయంప్రతిపత్త ఆపరేషన్ కోసం అవసరమైన అన్ని హార్డ్‌వేర్ మరియు సాఫ్ట్‌వేర్‌లను కలిగి ఉంటుంది - రెక్టిఫైయర్, ఇన్వర్టర్, బ్యాటరీ కన్వర్టర్, స్టాటిక్ బైపాస్ స్విచ్, బ్యాక్-ఫీడ్ ప్రొటెక్షన్, కంట్రోల్ లాజిక్, డిస్‌ప్లే మరియు పర్యవేక్షణ మరియు నియంత్రణ కోసం అనుకరించే రేఖాచిత్రం.

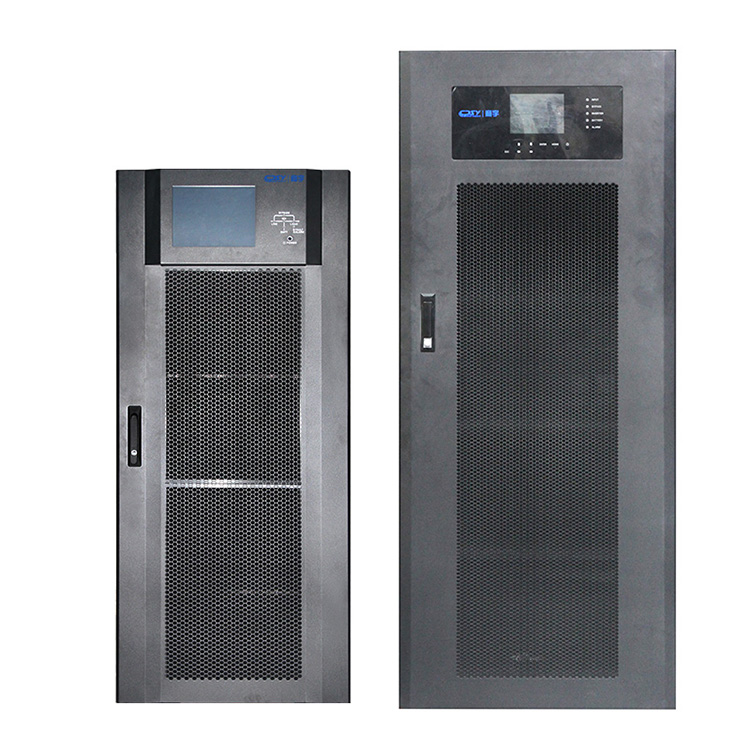

CPY సిరీస్ మాడ్యులర్ UPS

UPS వ్యవస్థ ఇన్‌కమింగ్ పవర్ యొక్క షరతులతో సంబంధం లేకుండా అత్యుత్తమ పవర్ నాణ్యతను అందించడానికి ఆన్‌లైన్ డబుల్-కన్వర్షన్ టోపోలాజీని స్వీకరిస్తుంది. ఈ టోపోలాజీ సున్నా బదిలీ సమయాన్ని కూడా కలిగి ఉంది, ఇది సరైన సిస్టమ్ ఆపరేషన్‌ను నిర్ధారిస్తుంది.

తోటివారితో పోల్చినప్పుడు, CPSY®మాడ్యులర్ UPS క్రింది ప్రయోజనాలు:

మాడ్యులర్ UPS ఫీచర్లు & ప్రయోజనాలు

1. అధిక స్కేలబిలిటీ

DSP నియంత్రణ మెరుగైన అధిక పనితీరు పరిష్కారాన్ని అందిస్తుంది. భవిష్యత్ శక్తి విస్తరణను సులభతరం చేయడానికి మాడ్యులర్ డిజైన్ మరియు సమాంతర సాంకేతికతను ఏకీకృతం చేయండి.

2. N+1 లేదా N+X సమాంతర రిడెండెన్సీ, డిమాండ్‌పై విస్తరణ, ప్రారంభ పెట్టుబడిని ఆదా చేయడం

UPSలో ఇన్‌స్టాల్ చేయబడిన పవర్ మాడ్యూల్స్ సంఖ్యను విద్యుత్ డిమాండ్‌కు అనుగుణంగా అనుకూలీకరించవచ్చు, ఇది అదనపు అంతస్తు స్థలాన్ని ఆక్రమించదు మరియు ప్రారంభ పెట్టుబడిని ఆదా చేస్తుంది. UPS సమాంతర విస్తరణ సామర్ధ్యం వినియోగదారులు వారి స్వంత పవర్ సిస్టమ్‌ను అనుకూలీకరించడానికి బహుళ UPSలను కనెక్ట్ చేయడం ద్వారా అధిక సామర్థ్యాన్ని సాధించడానికి అనుమతిస్తుంది మరియు పవర్ వైఫల్యం నుండి సిస్టమ్‌ను రక్షించడానికి N+X పవర్ రిడెండెన్సీని గ్రహించవచ్చు.

3. సమర్థవంతమైన ఆన్‌లైన్ డబుల్ కన్వర్షన్ టెక్నాలజీ

CPY సిరీస్ మాడ్యులర్ UPS ఆన్‌లైన్ డబుల్-కన్వర్షన్ టెక్నాలజీని స్వీకరిస్తుంది మరియు దాని పనితీరు 50% లోడ్‌లో 94.5% వరకు ఉంటుంది. ఇది యాజమాన్యం యొక్క మొత్తం మొత్తం వ్యయాన్ని (TCO) గణనీయంగా తగ్గిస్తుంది.

4. అధిక విశ్వసనీయత మరియు అధిక సామర్థ్యం

మాడ్యులర్ డిజైన్ నిర్వహణ మరియు విశ్వసనీయతను మెరుగుపరుస్తుంది. హాట్-స్వాప్ ఇన్‌స్టాల్ చేయడం మరియు నిర్వహించడం సులభం, మరియు ఒకే మాడ్యూల్ యొక్క వైఫల్యం ఇతర మాడ్యూల్స్ యొక్క సాధారణ ఆపరేషన్‌ను ప్రభావితం చేయదు, కీ లోడ్‌లకు నిరంతర విద్యుత్ సరఫరాను అందిస్తుంది.

విస్తృత ఇన్‌పుట్ వోల్టేజ్ శ్రేణి 0.9/1 అవుట్‌పుట్ పవర్ ఫ్యాక్టర్‌తో అధిక-సామర్థ్య ఆపరేషన్‌ను నిర్ధారిస్తుంది, ఇది తాజా సర్వర్‌ల అవసరాలను తీరుస్తుంది మరియు IT పెట్టుబడిలో ప్రతి పెన్నీని ఆప్టిమైజ్ చేస్తుంది.

5. తక్కువ మొత్తం యాజమాన్యం ఖర్చు (TCO)

CPY సిరీస్ మాడ్యులారిటీ ఆవిష్కరణ, సరళత మరియు యాజమాన్యం యొక్క తక్కువ ధరను మిళితం చేస్తుంది మరియు మాడ్యులర్ డిజైన్ MTTR (రిపేర్ చేయడానికి సగటు సమయం)ను తగ్గిస్తుంది. ఈ ఉత్పత్తి పవర్ మాడ్యూల్స్, STS మాడ్యూల్స్ మరియు బ్యాటరీ మాడ్యూల్స్‌లో ఉపయోగించడానికి రూపొందించబడింది. ఇది నిర్వహణ మరియు భర్తీని సులభతరం చేస్తుంది మరియు MTTR (రిపేర్ చేయడానికి సగటు సమయం) తగ్గిస్తుంది.

6. బ్యాటరీ కోల్డ్ స్టార్ట్ మరియు ఇంటెలిజెంట్ బ్యాటరీ మేనేజ్‌మెంట్

ఇది ఆన్-డిమాండ్ శక్తిని అందించడం ద్వారా మీ వర్క్‌ఫ్లోకు అద్భుతమైన విలువను జోడిస్తుంది.

సిస్టమ్ ఛార్జింగ్ మరియు డిశ్చార్జింగ్ యొక్క మొత్తం ప్రక్రియను తెలివిగా నియంత్రిస్తుంది, బ్యాటరీ యొక్క సేవా జీవితాన్ని సమర్థవంతంగా మెరుగుపరుస్తుంది

7. ఇంధన ఆదా మరియు పర్యావరణ పరిరక్షణ

ఆన్‌లైన్ ECO మోడ్ శక్తిని ఆదా చేయడానికి పనిచేస్తుంది. యుటిలిటీ పవర్ నాణ్యత బాగున్నప్పుడు, సిస్టమ్ సామర్థ్యాన్ని మెరుగుపరచడానికి UPS ECO మోడ్‌కి మారుతుంది. నాణ్యత అస్థిరంగా ఉన్నప్పుడు, ఉత్తమ శక్తి నాణ్యతను నిర్ధారించడానికి UPS మెయిన్స్ మోడ్‌కి మారుతుంది.

8. విభిన్న అనువర్తనాల కోసం సౌకర్యవంతమైన బ్యాటరీ కాన్ఫిగరేషన్

బ్యాటరీల సంఖ్యను సరళంగా సర్దుబాటు చేయవచ్చు. ఇది వివిధ విద్యుత్ అవసరాలకు అనుగుణంగా మరియు సిస్టమ్ పనికిరాని సమయాన్ని తగ్గిస్తుంది. ప్రతి స్ట్రింగ్ వోల్టేజ్ 32 నుండి 40 సెల్స్ వరకు సెట్ చేయవచ్చు.

9. ఛార్జింగ్ కరెంట్ సర్దుబాటు అవుతుంది

ప్రతి పవర్ మాడ్యూల్‌కు గరిష్టంగా 6A/8A/20A ఛార్జింగ్ కరెంట్‌ను అందించండి మరియు అవసరాలకు అనుగుణంగా సర్దుబాటు చేయవచ్చు.

10. LCD టచ్ స్క్రీన్

LCD టచ్‌స్క్రీన్ డిజైన్ వినియోగదారు-స్నేహపూర్వక మరియు సహజమైన ఇంటర్‌ఫేస్‌ను కలిగి ఉంది, వినియోగదారులు పవర్ సిస్టమ్‌ను పర్యవేక్షించడానికి మరియు స్క్రీన్‌ను తాకడం ద్వారా సెట్టింగ్‌లను కాన్ఫిగర్ చేయడానికి అనుమతిస్తుంది. 7.

11. అనుకూల జనరేటర్

విద్యుత్తు అంతరాయం సమయంలో జనరేటర్ల ద్వారా విద్యుత్తు కొనసాగింపును సాధించవచ్చు. UPS జెనరేటర్ శక్తితో నడుస్తున్నప్పుడు, UPS జనరేటర్ యొక్క అస్థిర వోల్టేజ్‌ను స్థిరీకరించగలదు మరియు నమ్మదగిన శక్తిని అందిస్తుంది.

12. నిర్వహణ బైపాస్ స్విచ్

పవర్ సిస్టమ్ మరియు కనెక్ట్ చేయబడిన పరికరాలను షట్ డౌన్ చేయకుండా త్వరిత మరియు సురక్షితమైన నిర్వహణను నిర్వహించడానికి ఆపరేటర్లు బైపాస్ మోడ్‌లో యుటిలిటీ పవర్‌కి సజావుగా బదిలీ చేయడానికి స్విచ్‌ని ఉపయోగించవచ్చు.

13. రిమోట్ నిర్వహణ సామర్థ్యం

రిమోట్ మేనేజ్‌మెంట్ ఫంక్షన్ రిమోట్ మేనేజ్‌మెంట్ కార్డ్ (SNMP కార్డ్, మొదలైనవి) ద్వారా పరికరాన్ని పర్యవేక్షించగలదు మరియు నియంత్రించగలదు. వినియోగదారులు షెడ్యూల్ చేయబడిన షట్‌డౌన్‌లు మరియు రీబూట్‌ల వంటి అడ్మినిస్ట్రేటివ్ పనులను కూడా చేయవచ్చు.

నెట్‌వర్క్ నిర్వహణ మరియు రిమోట్ పర్యవేక్షణ కోసం మల్టీ కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌లు, RS485, USB, SNMP, రిలే కార్డ్ కమ్యూనికేషన్

CPY సిరీస్ Modualr UPS ఒక చూపులో హైలైట్‌లు

సేఫ్-స్వాప్ మాడ్యూల్స్ (SSM)తో DPA

ప్రీమియం పవర్ ప్రొటెక్షన్ లభ్యత కోసం

తక్కువ మొత్తం యాజమాన్యం ఖర్చు (TCO)

మొత్తం జీవిత చక్రంలో ఖర్చు ఆదా

ఫ్లెక్సిబిలిటీ/స్కేలబిలిటీ

పవర్ అప్‌గ్రేడ్ సౌలభ్యం, మీరు పెరిగే కొద్దీ చెల్లించండి

మెరుగైన సేవా సామర్థ్యం

వేగవంతమైన తప్పు రికవరీ

తక్షణ తప్పు గుర్తింపు

బాహ్య బ్యాటరీ క్యాబినెట్ యొక్క మాడ్యులర్ అప్స్ కనెక్షన్

ప్రతి UPS-మాడ్యూల్‌కు దాని స్వంత ప్రత్యేక బ్యాటరీని అందించడానికి ఇది సాధారణంగా అనవసరమైన బహుళ-మాడ్యూల్ సిస్టమ్‌లకు సిఫార్సు చేయబడింది.

UPS యొక్క సంస్థాపన సమయంలో సిబ్బంది యొక్క రక్షణను నిర్ధారించడానికి కనెక్షన్లు క్రింది పరిస్థితులలో నిర్వహించబడుతున్నాయని నిర్ధారించుకోండి:

UPSలో మెయిన్స్ వోల్టేజ్ లేదు

అన్ని లోడ్లు డిస్‌కనెక్ట్ చేయబడ్డాయి

UPS మరియు బాహ్య బ్యాటరీ వోల్టేజ్ రహితంగా ఉంటాయి

CPSY CPY సిరీస్ మాడ్యులర్ అప్‌ల పూర్తి షట్‌డౌన్‌ను ధృవీకరించడానికి క్రింది దశలను చేయండి:

1) ఇన్‌పుట్ డిస్ట్రిబ్యూషన్ బోర్డ్‌లో UPSని ఫీడ్ చేసే ఫ్యూజ్‌లు అన్నీ తెరిచి ఉన్నాయని మరియు UPSకి పవర్ అందించబడలేదని నిర్ధారించుకోండి.

2) "మెయింటెనెన్స్ బైపాస్" తెరిచి ఉందని నిర్ధారించుకోండి (స్థానం "ఆఫ్")

3) బాహ్య బ్యాటరీ క్యాబినెట్‌లో మరియు UPSలో బ్యాటరీ ఫ్యూజ్‌లు తెరిచి ఉన్నాయని నిర్ధారించుకోండి.

4) UPS మరియు బాహ్య బ్యాటరీ క్యాబినెట్ మధ్య ఎర్త్ (PE)ని కనెక్ట్ చేయండి.

5) డ్రాయింగ్ ప్రకారం UPS మరియు బాహ్య బ్యాటరీ క్యాబినెట్ మధ్య సంబంధిత +/- , N, టెర్మినల్స్‌ను కనెక్ట్ చేయండి.

నివారణ నిర్వహణ కార్యక్రమం

a) UPS మాడ్యూల్స్ యొక్క క్లీనింగ్, ఒక దృశ్య తనిఖీ మరియు యాంత్రిక తనిఖీ.

బి) లోపభూయిష్ట భాగాలను మార్చడం లేదా నిర్వచించిన జీవితకాలంతో భాగాలను నిరోధించడం.

c) పరికరాల "నవీకరణ" (డెలివరీ తర్వాత సాంకేతిక మెరుగుదలలు).

d) DC వోల్టేజ్ మరియు ఇన్వర్టర్ అవుట్‌పుట్ వోల్టేజ్ మరియు ఫ్రీక్వెన్సీ యొక్క అమరికను తనిఖీ చేయండి.

ఇ) ఎలక్ట్రానిక్ నియంత్రణ, నియంత్రణ మరియు రెక్టిఫైయర్(లు) మరియు ఇన్వర్టర్(లు) యొక్క అలారం సర్క్యూట్‌ల సెట్టింగ్‌లను తనిఖీ చేయండి.

f) థైరిస్టర్‌లు, డయోడ్‌లు, ట్రాన్స్‌ఫార్మర్లు, ఫిల్టర్ కాంపోనెంట్‌లపై ఫంక్షనల్ చెక్‌లు, ఉదా. వారు పేర్కొన్న డిజైన్ పారామితులలో పనిచేస్తున్నారని నిర్ధారించుకోవడానికి.

g) లోడ్‌తో మరియు లేకుండా యుటిలిటీ ఫెయిల్యూర్ అనుకరణతో సహా మొత్తం పనితీరు పరీక్ష.

h) ఏదైనా బూస్ట్ ఛార్జ్ డ్యూటీలతో సహా డిశ్చార్జ్ మరియు రీఛార్జ్ మోడ్‌లో బ్యాటరీ ఆపరేషన్‌ను పర్యవేక్షించడం.

బ్యాటరీ నిర్వహణ కోసం

ఈ పరీక్షను కనీసం ప్రతి 3 నెలలకోసారి నిర్వహించాలని మేము సిఫార్సు చేస్తున్నాము, ప్రత్యేకించి సాధారణ ఆపరేషన్ సమయంలో బ్యాటరీ తగినంతగా విడుదల కానట్లయితే.

మీరు ఉపయోగించే డిశ్చార్జ్ సమయం బ్యాటరీ రన్‌టైమ్‌లో కనీసం సగం ఉండాలి.

దయచేసి మీరు బ్యాటరీ యొక్క పూర్తి రన్‌టైమ్‌ను ధృవీకరించడానికి పూర్తి బ్యాటరీ పరీక్షను నిర్వహించినట్లయితే, ఛార్జర్‌కు దాని సామర్థ్యంలో 90% వరకు బ్యాటరీని రీఛార్జ్ చేయడానికి కనీసం 8 గంటలు అవసరం.

UPS సిస్టమ్ యొక్క సుదీర్ఘ షట్-డౌన్ వ్యవధిలో, బ్యాటరీ పూర్తిగా ఛార్జ్ చేయబడిందని హామీ ఇవ్వడానికి, UPS సిస్టమ్ ప్రతి 3 నెలలకు కనీసం 12 గంటలపాటు పనిలో ఉండాలి. కాకపోతే, బ్యాటరీ శాశ్వతంగా ఉండవచ్చు
